电力电缆大多采用什么电缆线路？它的特点是什么？有哪些注意事项？下面我们一起来看看吧！希望对您有所帮助。”近日，国网安徽宿州供电公司的工作人员走进宿州州市桥区大杨镇，为村民们讲解电力线路安全知识。据了解，这是该公司开展的“送电影下乡”活动之一。

1、10kv电缆正常可以使用的绝缘电阻是多大，还有10KV的变压器？

长度为500米或以下的10kV电力电缆用2500V兆欧表测量。当电缆温度为+ 20°C时，绝缘电阻值不应低于400MΩ。

良好（合格）电力电缆的绝缘电阻通常非常高，最小值可由制造商规定：新电缆，每个芯到外壳的绝缘电阻（20°C时每公里电阻），额定值电压6KV以上应不小于100MΩ，当电压为1~3KV时，额定电压应不小于50MΩ。

一般以每千米电阻值表示,即：R20＝Rt×Kt×L式中R20－在20℃时,每千米电缆的绝缘电阻.MΩ/KM；Rt－长度为L的电缆在t℃时的绝缘电阻,MΩ；L－电缆长度,Km；Kt－温度系数,20℃时系数为1.0。

用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。

10kV的干式变，绕组绝缘电阻不小于70%出厂值，铁芯对地绝缘电阻不小于5MΩ。

10kv电缆长五百米及小于五百米的，使用两千五百伏的兆欧表摇测，待电缆温度是二十摄氏度时，它的绝缘电阻值不能地域400MΩ。另外，它的绝缘电阻值是会跟随电缆的冷热程度和长短而出现改变的。

2、10kv电缆线路包含哪些设备？

低压开关柜和以及连接线缆的配电设备，一般供电局、变电所都是用高压配电柜，然后经变压器降压再到低压开关柜，低压开关柜在到各个用电的配电盘，控制箱，开关箱，里面无非就是把一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体的配电设备。

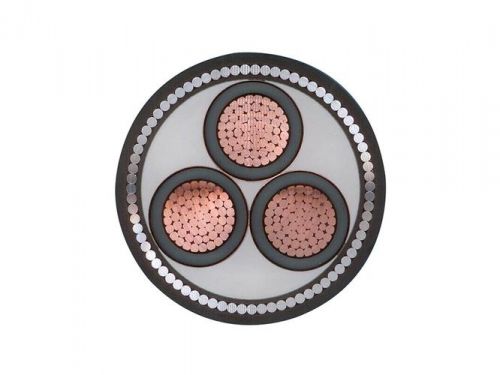

3、10kv电缆构造和作用？

导体：提供负荷电流的流通通路。

500mm2以上的还要绕包半导电带，

导体屏蔽：代替导体形成光滑的表面，改善电场分布，同时与导体紧密接触，将气隙屏蔽在工作场强之外。

绝缘：隔绝电流，防止电流外泄，减少损耗。

绝缘屏蔽：改善电场分布，同时与导体紧密接触，将气隙屏蔽在工作场强之外

金属屏蔽：均化电场，还可以做接地线。

阻水膨胀带：保护绝缘线芯，免受金属铠装刺伤。

金属铠装：：保护电缆免受机械损伤，提高电缆的抗拉和抗压性能。

皱纹铝护套：保护电缆免受机械损。

4、10kv系统用什么型号电缆？

YJLV型电缆适用交流50赫，额定电压6-35KV，电力线路、输配电用。

YJV—交联聚乙烯绝缘，聚氯乙烯护套铜芯电力电缆。

YJV22—交联聚乙烯绝缘，聚氯乙烯护套内钢带铠装铜芯电力电缆。

YJLV—交联聚乙烯绝缘，聚氯乙烯护套铝芯电力电缆。

YJLV22—交联聚乙烯绝缘，聚氯乙烯护套内钢带铠装铝芯电力电缆。

电缆在环境温度不低于0度的条件下敷设时，不需预先加温。电缆性能不受其敷设高差限制。敷设弯曲半径不应小于电缆外径的10倍。6-10KV电缆线芯长期允许工作温度应不超过+90度。35KV电缆线芯长期允许工作温度应不超过+80度。

5、10kv电缆是铜芯吗？

也可以是铝芯电缆，但由于铝芯容易折，所以大多数用铜芯。

本类产品主要特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出（绕包）、成缆、铠装和护层挤出等，各种产品的不同工序组合有一定区别。
