TWS耳机是指真正无线立体声耳机，它可以摈弃耳机线材缠绕的烦恼，同时通过双耳立体声来提升音质效果，改善通话质量。另外TWS耳机还具备小巧，便捷，可随时充电等优势，逐步取代传统耳机的市占率。

今天我们拿到了一款某知名品牌的TWS耳机充电仓。据悉，这款TWS耳机充电仓具有白色与蓝色两种外观颜色，采用浅入耳设计，配备3种尺寸液态硅胶耳塞，单耳重量仅4.7g，10mm单元搭配高灵敏复合振膜。整机续航可高达24小时。

现在，我们就对这款TWS耳机充电仓进行拆解吧！

充电仓外观

这款TWS耳机充电仓采用的是圆角方形设计，此款为白色，质感光滑透亮。耳机整体外观小巧，质量轻，非常便于携带。充电仓正面有一个指示灯。

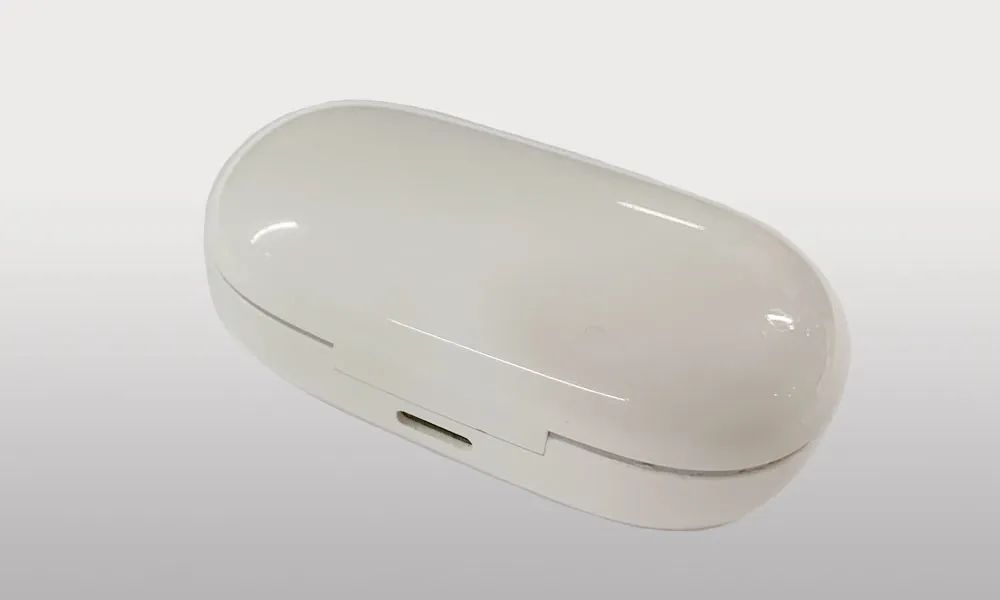

充电仓后面配备了Type-C充电接口。

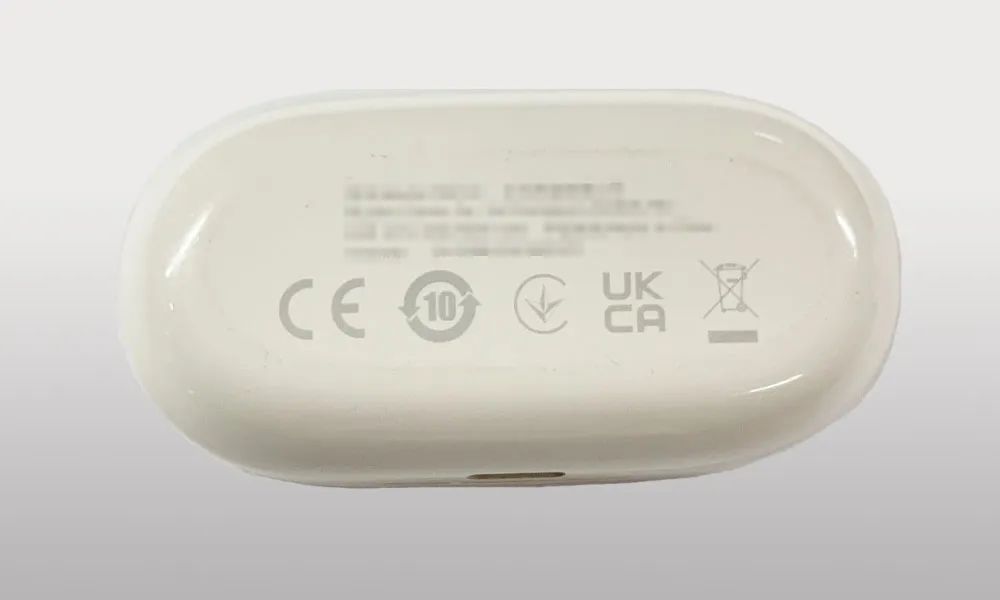

充电仓底部是相关生产参数和制造信息。

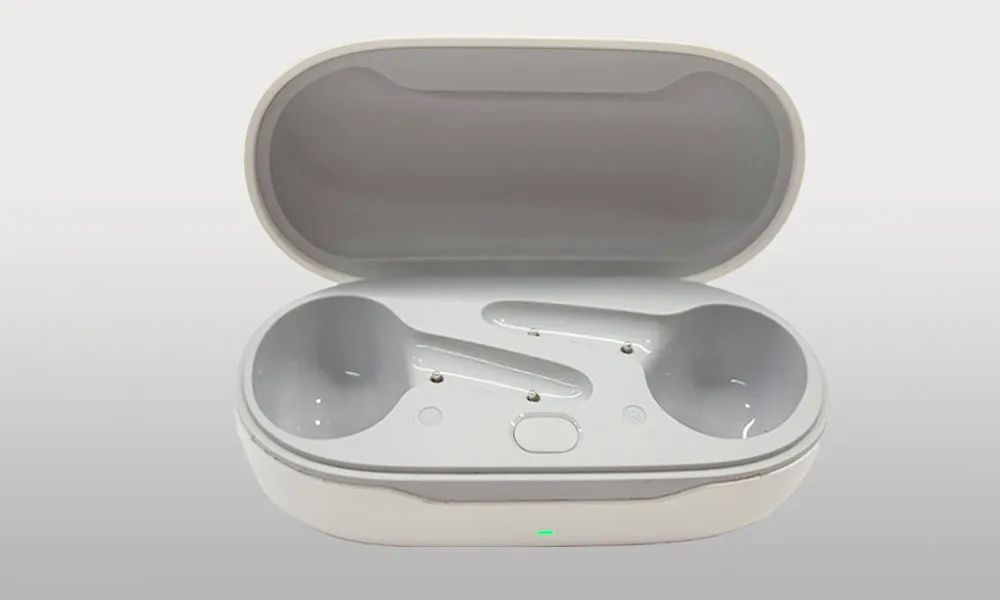

打开充电仓盖，指示灯显示绿色。座舱内部结构，也是光滑的两面，可有效保护耳机，减少磨损。

充电仓拆解

前面我们已经详细了解了这款TWS耳机充电仓的外观设计，下面我们拆解看看充电仓的内部结构和配置。

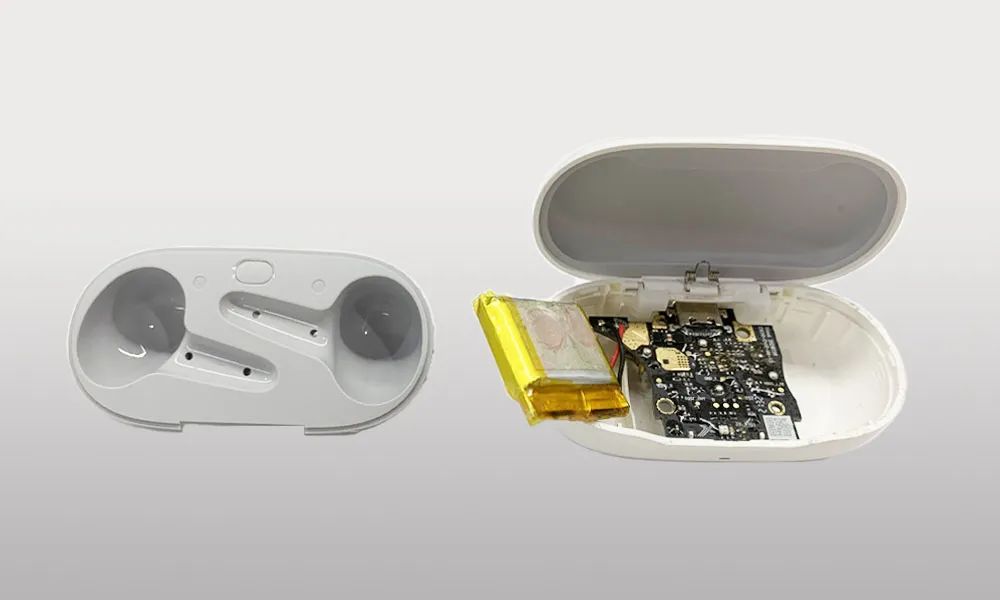

打开翻盖，拆解座舱，里面是座舱连接壳、电路板和电池。

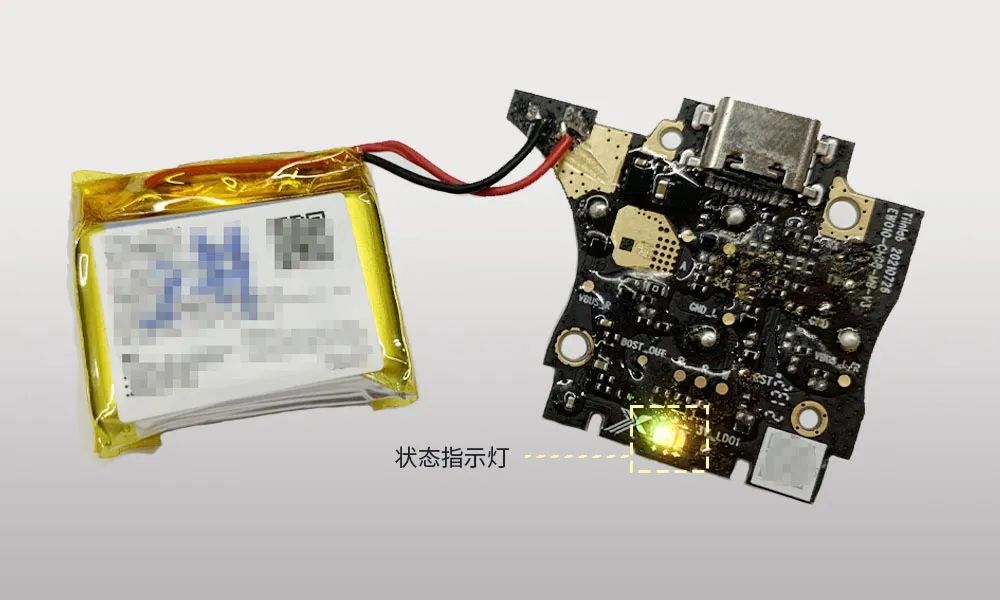

此处是一个状态指示灯。当正在充电且电量≥90%时，绿灯常亮，否则黄灯常亮；电量≥60%时，开盖绿灯亮10S后熄灭；电量处于20%-60%时，开盖黄灯亮10S后熄灭；电量＜20%时，开盖红灯亮10S后熄灭。

此外，充电仓电量耗尽，指示灯不亮；拔掉充电器的同时，指示灯也会熄灭。

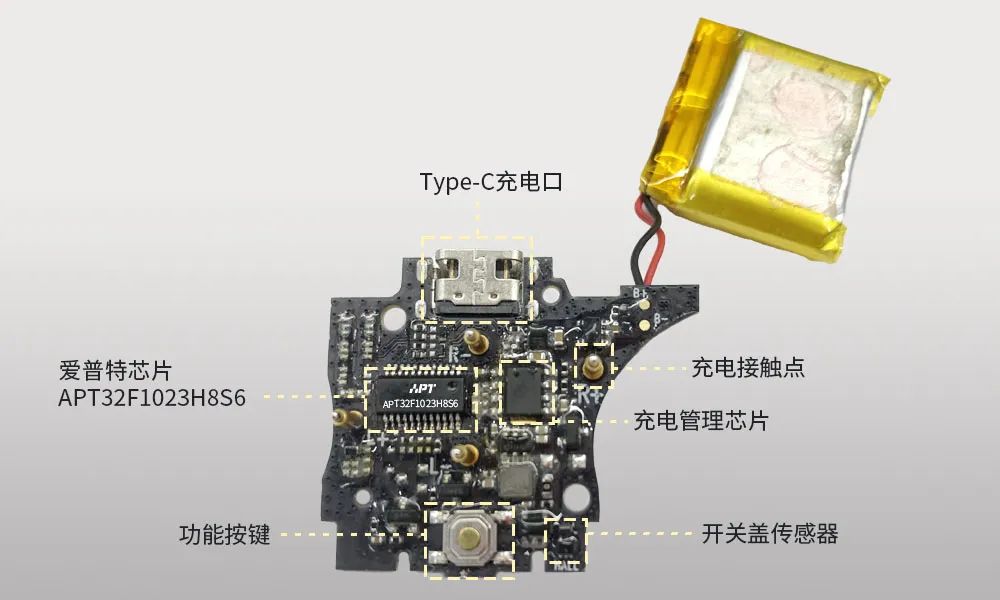

主控板对应的区块如上，分别有Type-C充电口、充电接触点、充电管理芯片、开关盖传感器、功能按键等。

Type-C充电口：通过连接数据线，实现外接电源为充电仓充电

充电接触点:一共有4个，分别对应左右耳塞，关盖后充电仓自动为耳机充电；

开关盖传感器:在首次打开充电仓的时候，手机将自动弹窗并进入蓝牙配对状态，首次配对成功后，再次使用时，开盖即连；

功能按键:耳机在充电仓内，按键2S进入配对状态；按键10S进入恢复出厂设置；

主控芯片:使用的是爱普特微电子的APT32F1023H8S6。此款芯片是基于全国产RISC CPU内核开发的32位高性能单片机。

APT32F1023芯片特性如下：

·48MHz内振

速度快方便实施QI-EPP协议

·所有端口可做双边沿触发外中断

端口任选作为解码端口

·Flash空间64K，Ram空间4K

大空间，可以实现兼容多种私有协议

·3组互补带死区16位PWM

驱动线圈充电

互补可以实现半桥或者全桥方式调节能量

死区可以实现保护MOS，同时调节能量

可以实现多线圈3个设备同时充电

·2组互补16位PWM

实现EPP协议，实现供电线圈对受电线圈移频方式通信

实现呼吸灯

·2个基础BT定时器

BT0用于电流和电压解码，并且滤掉杂波

BT1用于配合ETCB实现移频通信

·ETCB联动模块

可以实现多路ADC一齐转换同时读出数据

实现移频通信或其他不占用中断资源的应用

·17个触摸引脚

·适合车载无线充触碰卡扣开或锁，或者其他功能

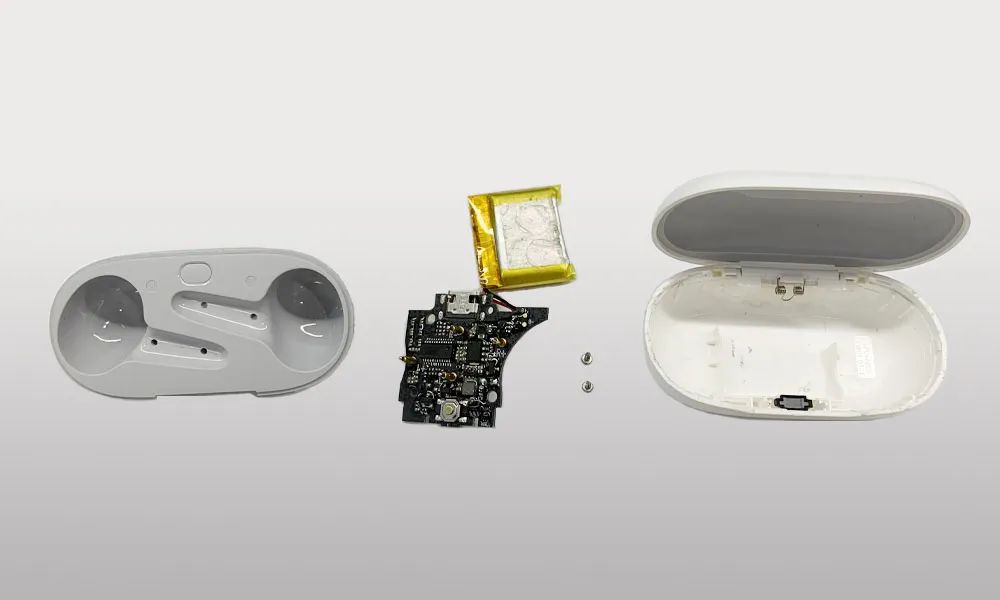

充电仓拆解全家福

总结

通过拆解这款TWS耳机充电仓可看到，产品的主控芯片采用的是全国产32位MCU领军企业爱普特的全国产高可靠性32位MCU—APT32F1023H8S6。这是爱普特基于国产RISC核架构和其自研的微处理器IP库研发设计的，采用工业级标准设计，主频最高可达48MHz，拥有丰富外设接口，支持硬件CRC、独立除法器，支持内部模块互联触发，搭载增强型PWM，12位高精度的ADC，带有Touch功能，并通过CS 10V A级测试。此外，APT32F102系列芯片还具有超高可靠性，经过严苛的产品测试验证和工业级的可靠性测试，以确保产品的高品质交付。目前APT32F102X系列产品除了TWS耳机仓外，还广泛应用于工业控制，触控家电，消费电子设备，可穿戴设备等领域。
